花崗巖石材進場驗收標準

1.  目的

為了明確石材幕墻所用花崗巖材料質量驗收標準及質量管理制度，保證質量驗收標準及質量管理制度嚴格執行，制訂本標準。

2.  適用范圍

本標準適用石材幕墻工程中花崗巖石材的施工質量管理驗收。

3.  術語和定義

無

4. 質量標準及檢驗方法

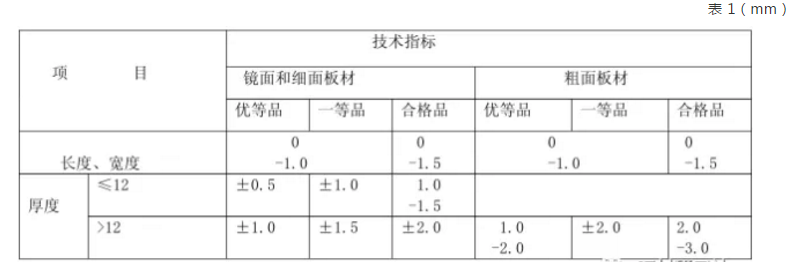

4.1 普型板規格尺寸允許偏差應符合表 1 的規定

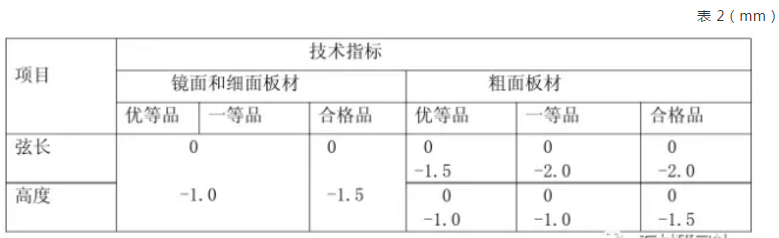

4.2 圓 弧 板 規 格 尺 寸 允 許 偏 差 應 符 合 表 2 的 規 定 。

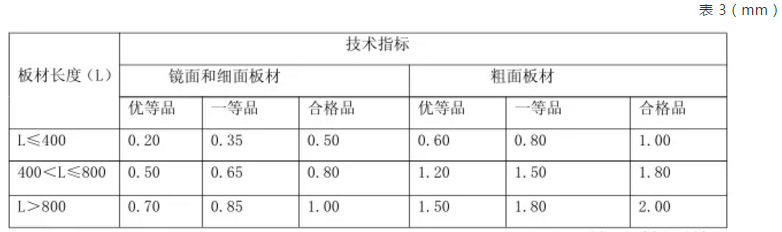

4.3.1 普型板平面度允許公差符合表 3 的規定。

4.3.2 普型板平面度公差測量工具和測量方法。

將平面度公差為 0.1mm 的 1000mm 鋼平尺分別自然貼放在距板邊 10mm 處和被檢平面的兩條對角線上，用塞尺測量尺面與板面的間隙。當被檢面邊長或?qū)蔷€長度大于 1000mm 時，用鋼平尺沿邊長和對角線分段檢測。以最大間隙的測量值表示板材的平面度公差，測量值精確到 0.05mm.

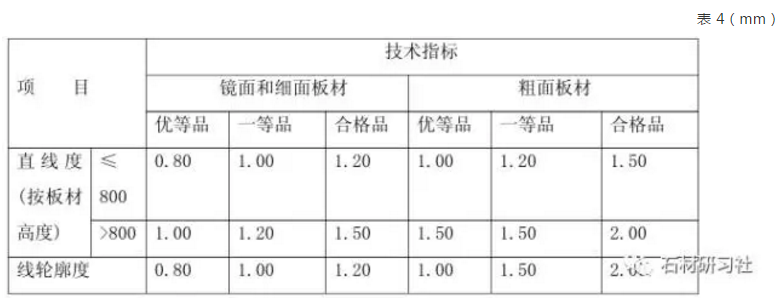

4.4.1 圓弧板直線度與線輪廓度允許公差應符合表 4 的規定

4.4.2 圓弧板直線度和線輪廓度的測量工具和測量方法。

直線度是將平面度公差為 0.1 mm 的 1000 mm 鋼平尺沿圓弧板母線方向貼放在被檢弧面上，用塞尺測量尺面與板面的間隙。當被檢圓弧板高度大于 1000 mm時，用鋼平尺沿被檢測母線分段測量。以最大間隙的測量值表示圓弧板的直線度公差，測量值精確到 0.05mm.線輪廓度是用尺寸精度為 js7 的圓弧靠模自然貼靠被檢弧面，用塞尺測量尺面與弧面之間的間隙，以最大間隙的測量值表示圓弧板的線輪廓度公差，測量值精確到 0.05mm.

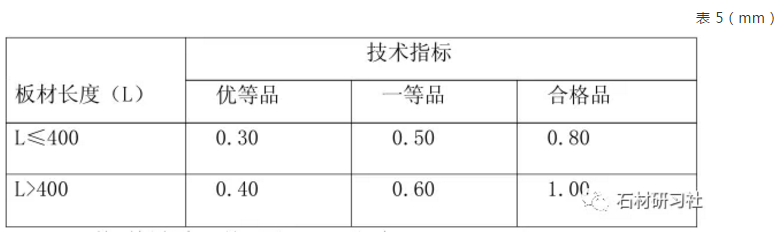

4.5.1 普型板角度允許公差符合表 5 的規定。

4.5.2 普型板角度公差測量工具和方法。

用內角垂直度公差為 0.13 mm，內角邊長為 500 mm×400 mm 的 90°鋼角尺。將角尺短邊緊靠板材的短邊，長邊貼靠板材的長邊，用塞尺測量板材長邊與角尺長邊之間的最大間隙。測量板材的四個角，以最大間隙的測量值表示板材的角度公差，測量值精確到 0.05mm.

4.6.1 圓弧板端面角度允許公差；優等品為 0.40mm,一等品為 0.60mm，合格品為 0.80mm.

4.6.2 圓弧板角度公差測量工具和方法。

用內角垂直度公差為 0.13 mm，內角邊長為 500 mm×400 mm 的 90°鋼角尺。將角尺短邊緊靠圓弧板端面，用角尺長邊貼靠圓弧板的邊線，長邊貼靠板材的長邊，用塞尺測量圓弧板邊線與角尺長邊之間的最大間隙。測量圓弧板的四個角，以最大間隙的測量值表示圓弧板的角度公差，測量值精確到 0.05mm.

4.7 普型板拼縫板材正面與側面的夾角不應大于 90°

4.8 圓弧側面角應不小于 90°。

4.9 鏡面板材的鏡向光澤度應不低于 80 光澤單位。

4.10 外觀質量

4.10.1 同一批板材的色調應基本調和，花紋應基本一致，并與樣板顏色花紋相符。

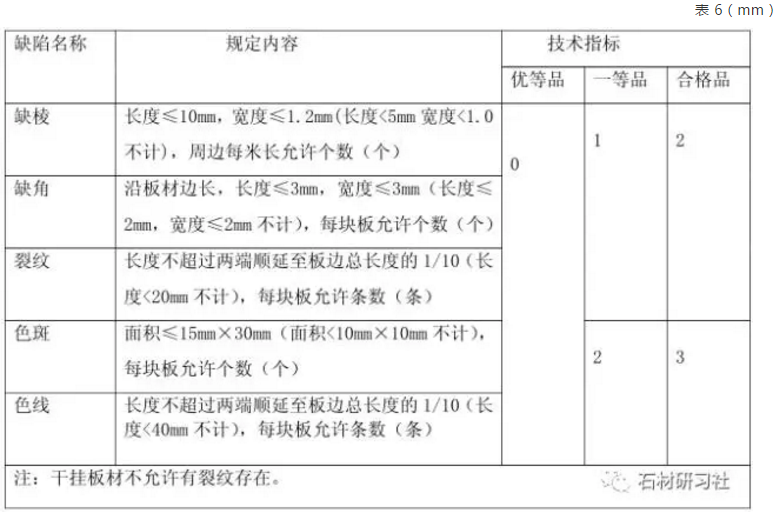

4.10.2 板 材 正 面 外 觀 缺 陷 應 符 合 表 6 一 等 品 的 規 定 。

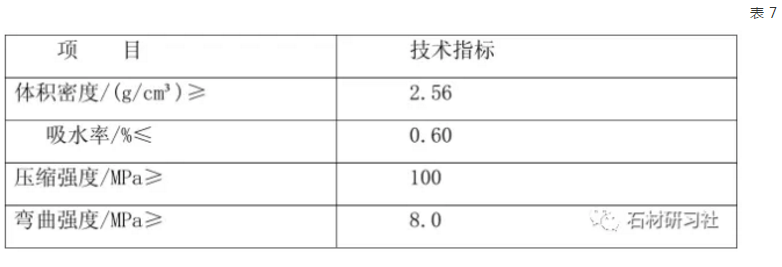

4.11 花崗巖板材物理性能技術指標最低值應符合表 7 的規定

4.12 花崗巖石材的放射性應符合 GB 6566 的規定。

5. 管理規定

5.1 對于每批進場花崗巖材料按照驗收標準都必須進行檢查驗收。

5.2 由工程技術部組織產品策劃中心、大項目監理部相關工程師、施工方進行檢查驗收。

5.3 檢查內容按石材的尺寸允許偏差、平面度允許公差、圓弧板線輪廓度公差、角度允許公差、外觀質量等材料標準及相關表格執行，驗收現場填寫石材進場驗收記錄表，并由參加驗收人員簽字確認。

5.4 石材面板掛貼前，施工單位須把進場石材合格的物理性能和室內用石材的放射性檢測報告報至工程技術部。

5.5 組樣規則和判定規則

1、同一品種、類別、等級的干掛石材為一批。每批干掛石材中裂紋和板材厚度為全數檢查項目。

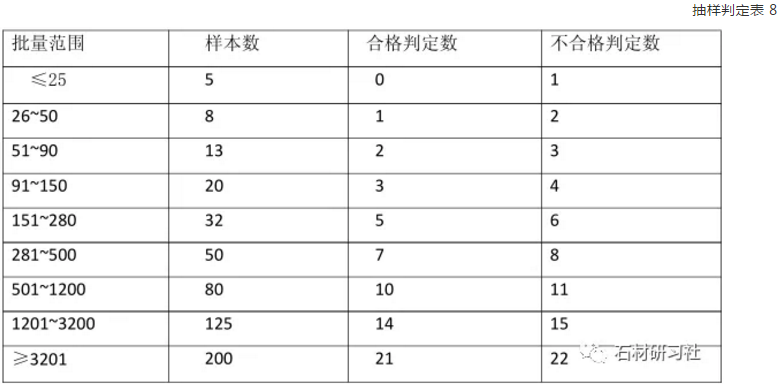

2、干掛石材板材根據抽樣判定表抽取樣品。

3、判定規則

單塊干掛石材的所有檢驗結果均符合技術要求中相應等級時，則判定該塊石材符合該等級。

該批花崗巖板材根據樣本檢驗結果，若樣本中發現的等級不合格數小于或等于合格判定數，則判定該批符合該等級；若樣本中發現的等級不合格數大于或等于不合格判定數，則判定該批不符合該等級。

6.  支持性文件

6.1 《建筑幕墻》 GB/T21086--2007

6.2 GB/T 18601-2009 天然花崗石建筑板材
