加州白麻花崗巖介紹

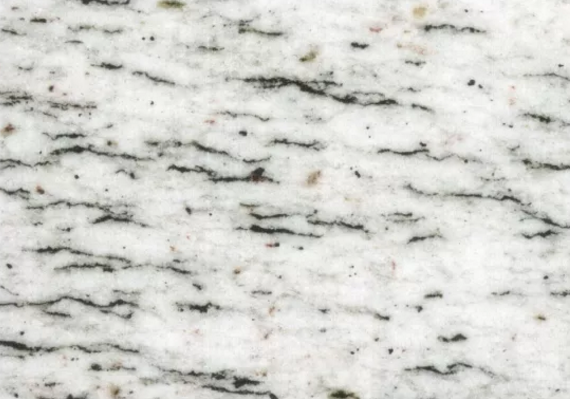

加州白麻花崗巖產(chǎn)自巴西而最先原產(chǎn)地則是美國(guó)加州故得名加州白麻。加州白麻在國(guó)內(nèi)屬于進(jìn)口花崗巖，但是其價(jià)格一般跟國(guó)內(nèi)白麻相差不大，有進(jìn)口情結(jié)的你在選用白麻是可以選用加州白麻。加州白麻表面主要顏色是白色，均勻分布這麻點(diǎn)，在國(guó)內(nèi)故稱白麻。

紋路顏色

灰白色

花草樣式

亂紋

巖石特征

云絲紋.白色花崗巖

加州白麻的用途及使用介紹

隨著我國(guó)大面積現(xiàn)代化建筑崛起，建筑物的裝飾裝修擋次越來越高，大量的高檔進(jìn)口石材被應(yīng)用到各類建筑物中。進(jìn)口石材鋪貼所產(chǎn)生的“病癥” 也逐漸顯現(xiàn)出來，淺色石材比深色石材更易發(fā)生變色、水漬、返堿等“病癥” 。作為進(jìn)口淺色花崗石代表品種之一的“加州白麻” ，由于其硬度較大，裝飾效果鮮明而被廣泛應(yīng)用，但是其“病癥”也最為明顯。本文將側(cè)重對(duì)加州白麻采用濕法鋪貼常見的問題及解決方法做初步探討。

(一)巖石特點(diǎn)

加州白麻的巖石學(xué)名為“黑云斜長(zhǎng)片麻巖” 。具有明顯的片麻構(gòu)造。礦物成分為長(zhǎng)石、石英、黑云母及少量角閃石、綠泥石等。巖石中由顯晶鱗片狀、柱狀變晶礦物黑云母、角閃石、粒狀變晶礦物長(zhǎng)石、石英等相間定向排列、分布，形成斷續(xù)的條帶狀片麻構(gòu)造。加州白麻的巖石中還含有鐵元素。因此。在石材表面上有紅色小斑點(diǎn)，它與巖石中很少量的綠泥石表現(xiàn)的綠色小色斑形成石材獨(dú)特色彩。

(二)成品板材特點(diǎn)

1、切割方向：加州白麻荒料紋理清晰。在順紋理方向上含有黑云母等暗色片狀礦物。因此，在橫向切割成板材時(shí)。板面上黑云母等暗色片狀礦物成斷續(xù)

的線型條紋狀分布，石材板面色彩鮮明；如順紋理方向切割。石材板面則會(huì)有成片的黑色斑點(diǎn)，外觀上相對(duì)不如橫向切割成板材時(shí)更具裝飾美學(xué)效果。

為保持美觀的效果， 目前市面上所能見到的加州白麻花崗石板材均為橫向切割的成品。因此，這類板材上下面之間為縱向紋路和微孑L，毛細(xì)孔豐富，吸水性強(qiáng)，濕法鋪貼極易污染。

2、石材結(jié)晶微細(xì)：如將加州白麻用錘打碎，會(huì)發(fā)現(xiàn)石材斷面上是非常微細(xì)的薄片狀及顆粒狀結(jié)晶，最大的目視結(jié)晶面不大于1mm，大部分在0．Imm 以下，目視觀察時(shí)使用20倍放大鏡可以清晰的看到晶面形態(tài)。筆者未做過更大倍數(shù)顯微鏡觀察，但從表象上看，可能結(jié)晶顆粒還要小。

這樣的結(jié)晶狀態(tài)會(huì)帶來以下兩個(gè)結(jié)果：

(1)、多個(gè)透明一半透明結(jié)晶在一起時(shí)因每個(gè)晶面的微觀方向是無序的，對(duì)于光線呈“漫反射” 狀態(tài)。使得原本應(yīng)是透明一半透明的結(jié)晶看起來呈白色表象。 石材研習(xí)社（stone5A）

(2)、在有水份或其它透明物質(zhì)充填結(jié)晶的縫隙時(shí)， “漫反射” 被消除，無序折光狀態(tài)改變?yōu)檎w規(guī)律的折光狀態(tài)，石材看起來就變成不是白色而是水濕狀態(tài)下的半透明，半灰白色的顏色，完全失去了加州白麻的裝飾效果。如果石材表面某部位經(jīng)常呈現(xiàn)這種狀態(tài)，也就形成了石材界常見的水漬(斑)現(xiàn)象。因此，保證石材干燥是最重要的。

(三)鋪貼應(yīng)特別注意的幾點(diǎn)

1、干掛石材應(yīng)注意干掛件與膠粘劑對(duì)石材的污染，不合格干掛件的防銹功能達(dá)不到要求，會(huì)在長(zhǎng)期的使用過程中生銹，從而污染掛口，而膠粘劑的膠單體，在未交聯(lián)時(shí)如浸人石材掛口，會(huì)在石材結(jié)晶體之間長(zhǎng)期存在，并自行交聯(lián)成半透明固體，使石材掛口處呈“月牙狀”或半圓型膠粘劑污染。故而在選擇干掛膠時(shí)要注意有沒有油狀分離物。在使用膠粘劑時(shí)，要將兩個(gè)組分充分調(diào)合，以確保在規(guī)定時(shí)間內(nèi)交聯(lián)，從而減少膠單體對(duì)石材的浸潤(rùn)。石材干掛口切好后應(yīng)做防護(hù)。由于大部分有機(jī)硅類防護(hù)劑不能阻止含有有機(jī)溶劑及膠單體等浸潤(rùn)污染。因此，防護(hù)劑應(yīng)選用防油型的防污劑，該類防污劑可有效的阻止溶劑、膠單體對(duì)石材的浸潤(rùn)，從而避免污染。這一點(diǎn)希望能引起各施工單位的注意。

2、采用濕法鋪貼出現(xiàn)問題最多的有以下幾方面：

(1)、石材本身毛細(xì)孔豐富，在相同的含水量情況下，一般毛細(xì)孔不發(fā)育比較致密的石材水漬(斑)不明顯，而加州白麻水漬(斑)明顯；

(2)、防護(hù)劑的選擇和使用方法不正確；

(3)、鋪貼時(shí)底層水泥含水量太高；

(4)、清洗工序不合理，使得較大量的水由石材

表面滲人和由拼縫處漏人石材底部的水泥層中。隨著底層水份向上蒸發(fā)，鹽份在石材內(nèi)和表層積結(jié)，容易形成較大結(jié)晶水現(xiàn)象，也就是我們常說的水漬(斑)不干的石材病癥，治理起來很困難。

基于以上原因，濕法鋪貼加州白麻時(shí)，應(yīng)對(duì)以下幾方面嚴(yán)格要求，謹(jǐn)慎施工。

第一、石材的選擇，同樣都是“加州白麻” ，但有不同的品質(zhì)。不能光從表面看，也不能完全憑經(jīng)驗(yàn)，最好是經(jīng)過國(guó)家認(rèn)可的石材檢測(cè)單位檢驗(yàn)分析，看該批石材是否是風(fēng)化程度較低，結(jié)構(gòu)致密的優(yōu)等石材(真正優(yōu)等的加州白麻相對(duì)來說很少出現(xiàn)返黃、返銹現(xiàn)象，水漬(斑)現(xiàn)象也較輕)。

第二、認(rèn)真做好防護(hù)，最好選用優(yōu)質(zhì)的防護(hù)劑。如硅氧水性類防護(hù)劑(該類防護(hù)劑的干燥結(jié)晶呈白色粉狀，與加州白麻可很好的結(jié)合，并有效阻斷毛細(xì)現(xiàn)象)。有些防護(hù)劑的結(jié)晶是透明一半透明的固體，大量使用時(shí)會(huì)在石材中結(jié)成透明結(jié)晶體加深石材顏色，少量使用時(shí)又不能完全阻斷加州白麻的毛細(xì)現(xiàn)象，在使用防護(hù)劑時(shí)應(yīng)盡量加大用量，使石材毛細(xì)孔中盡量多留存相對(duì)濃度高一些的防護(hù)劑。如大批量使用加州白麻時(shí)，最好要求生產(chǎn)商，針對(duì)具體石材增品，提供的相應(yīng)的防護(hù)劑，以確保該批量石材毛細(xì)現(xiàn)象的阻斷效果。

做好常規(guī)防護(hù)后，對(duì)不同材質(zhì)的加州白麻還要有選擇地進(jìn)行后續(xù)防護(hù)，如對(duì)密度相對(duì)小些的石材加做密封型的防護(hù)工作。可以使用石材底面防護(hù)劑類產(chǎn)品涂刷石材底面二至三遍，以確保防護(hù)效果和增加石材與水泥的粘結(jié)力，防止空鼓現(xiàn)象。

第三、在鋪貼過程中盡量減少用水，采用半干灰（半干砂漿）和最后淋漿方法，很難控制用水量，最好采用齒狀刮板在石材背后刮漿，不僅可以減少用水量，還能減少空鼓現(xiàn)象的發(fā)生。

第四、完成鋪貼后的地面清洗非常重要，不僅是加州白麻如此，其它石材清洗不當(dāng)也會(huì)造成很嚴(yán)重的污染，其中以淺色、質(zhì)地較疏松的石材為最甚。

在清洗吉應(yīng)盡量避免大量用水，如必須用水時(shí)也應(yīng)減少到最小量，還要及時(shí)吸干，尤其注意不要由石材接縫處漏入大量水份。許多洗清洗公司、保潔公司對(duì)石材像對(duì)地毯一樣清洗而造成大量水漬（斑）發(fā)生，是使石材安裝公司的工程不能按期交付驗(yàn)收的一大原因。筆者曾見到許多因清洗不當(dāng)造成的石材水漬（斑）問題，最后造成拆掉重新?lián)Q石材的后果，損失不下百萬。因此，洗滌質(zhì)量、效果，是業(yè)主單位、施工單位應(yīng)認(rèn)真重視的大事。建議選用專業(yè)石材護(hù)理的企業(yè)，采用干法清洗，如石材晶化處理，或半干法清潔。

鋪貼“加州白麻”時(shí)，如果能注意上述問題，可以避免許多常易出現(xiàn)的石材“病癥”。

（四）、加州白麻易出現(xiàn)的“病癥"及防護(hù)步驟

在國(guó)內(nèi)的建設(shè)工程中，加州白麻已被廣泛使用，無論是外墻還是內(nèi)墻、或地面、廣場(chǎng)，隨處可見。但加州白麻最大的不足就是：如果處理不當(dāng)，很容易產(chǎn)生水斑、泛黃或白華(尤其是濕帖時(shí))。

目前國(guó)內(nèi)對(duì)白麻這一特殊石材的護(hù)理也已逐步開始重視，但由于使用的防護(hù)劑不理想或施工方案不完善，問題并未真正解決。白麻可能產(chǎn)生的主要病變及原因大致為：

(1)、銹斑、黃斑

形成的主要原因有以下三方面：一是某些化學(xué)物質(zhì)如鐵質(zhì)，這方面包括石材內(nèi)部的鐵質(zhì)以及石材在鋸、磨、運(yùn)等過程中粘附和鑲嵌在石材表層的金屬鐵，在一定的環(huán)境條件下與空氣中的氧作用生成氧化鐵(鐵銹)，造成石材表面變黃，出現(xiàn)銹斑，嚴(yán)重的甚至銹蝕形成空洞；二是相鄰物體腐蝕物的侵入，如干掛安裝的金屬鄰近的水管等腐蝕時(shí)，腐蝕物、雨水等的長(zhǎng)年沖刷而附著和滲入石材表層形成片狀黃斑；三是接觸含其他有機(jī)色素的材料，如石材成品因草繩或紙箱包裝不妥，遇濕和受潮發(fā)生色素轉(zhuǎn)移形成黃斑。

(2)、濕痕不干

形成的主要原因有以下三種：一是水份自石材表面及接縫處滲入，造成臨時(shí)性濕痕，一經(jīng)天晴干燥后便可消失；二是排水系統(tǒng)設(shè)計(jì)不合理，使水在石材背面積累或滯留，水份通過石材微孔緩慢釋放，造成滯留性濕痕；三是某些堿或鹽，如濕法施工中水泥砂漿中所含的氫氧化物等從反面滲入石材，他們有自動(dòng)吸附空氣中水份的能力，造成吸附性濕痕；第三種濕痕是很難干的。

(3)、白華現(xiàn)象

我們常看到有些白色結(jié)晶物從石材的接縫或孔隙里流出來，這就是俗稱的“白華”(泛堿)。白華分為兩種，一種是“一次白華” ，形成的主要原因是施工時(shí)水泥砂漿中的氫氧化鈣成分，從石材的接縫或空隙里滲出來，與空氣中的二氧化碳反應(yīng)成白色的碳酸鈣結(jié)晶物； “二次白華”主要是由于水份(一般都溶解于空氣中二氧化碳等酸性氣體)滲入石材接縫或背面，將已固化的水泥砂漿中碳酸鈣等成分溶解，擴(kuò)散到石材表面，隨著水份的蒸發(fā)，碳酸鹽等留存在石材表面而形成二次白華。

一套完整的白麻防護(hù)方案，經(jīng)多個(gè)工程使用，效果十分理想。具體如下：

1．白麻類石材整體防護(hù)時(shí)，必)須進(jìn)行六面防護(hù)。

2．正面以外的其他五面先使用一遍S一124(刷之前，必須使得石材表面干燥)

3．半小時(shí)后，再刷一層S一122。

4．或?qū)一124和s一122按1：4的比例配好，,N-遍。

5．正面使用s一 28，強(qiáng)的耐化學(xué)性、耐紫外線、耐侯性可達(dá)10～15年以上。產(chǎn)品完全環(huán)保，主體活性成分是美國(guó)FDA認(rèn)可的物質(zhì)，因此，產(chǎn)品硬化后在接觸食物時(shí)，無任何毒性，不會(huì)對(duì)人體有害。

6．接縫處也要進(jìn)行防水處理，大的縫隙使用快霸800填縫，小的縫隙使用S一122防護(hù)劑。

7．接此方案將能真正防止白麻水斑的產(chǎn)生，且絕對(duì)不會(huì)出現(xiàn)空鼓。

根據(jù)石材行業(yè)諸多人士的切身體會(huì)，要防止石材病變，最好的辦法就是在安裝前進(jìn)行防護(hù)，一旦產(chǎn)生病變，要治理十分困難，尤其是水斑，被稱為石材的“癌癥” ，幾乎無藥可治。

加州白麻花崗巖價(jià)格

進(jìn)口加州白麻石材價(jià)格比較貴，一般在200-600元之間。根據(jù)規(guī)格的不同價(jià)格也有所不同 產(chǎn)品圖片、價(jià)格僅供參考

加州白麻花崗巖開采

推薦使用金剛石繩鋸機(jī)，桂林康華繩鋸機(jī)型號(hào)LKH55-6。

使用金剛石串珠繩鋸開采石材礦山，在全球已經(jīng)有近40多年的歷史了，尤其是對(duì)花崗巖石礦的開采，是現(xiàn)在較主要和成熟的開采技術(shù)。目前已在各類大理石礦山廣泛使用.大理石礦山開采現(xiàn)常采用繩鋸礦山開采技術(shù).可以大幅度提高大理石開采效率;極大減少礦山資源的浪費(fèi)，無塵，無嗓聲.可進(jìn)行大料開采，可實(shí)現(xiàn)大面積水平、垂直或斜面的切割，荒料規(guī)整，產(chǎn)能高，大幅度提高采礦成材率。同時(shí)使用金用石繩鋸開采大理石時(shí).不會(huì)對(duì)石材產(chǎn)生沖擊力.開采作業(yè)安全。而且利于環(huán)境保護(hù)。
